起源の場所:
河北省、中国
ブランド名:
JN
証明:
CE ISO
モデル番号:
カスタマイズ

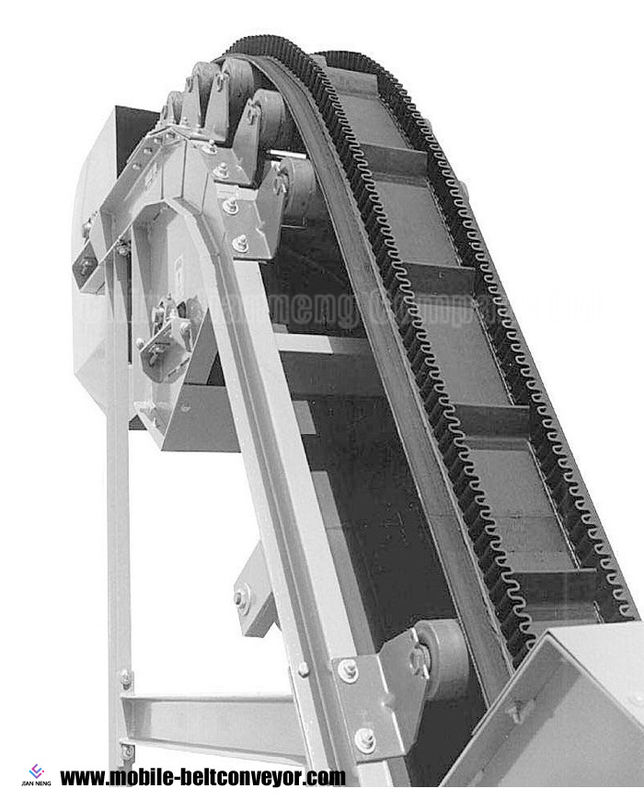

大型積載量の波形のサイドウォールのベルト・コンベヤー システム
波形のサイドウォールによってクリートで補強されるベルト・コンベヤーの記述:
サイドウォールによってクリートで補強されるベルト・コンベヤーはコークス、石炭、石灰岩、砂および砂利のような緩い第一次製品の連続的な輸送設備です。それは波形のサイドウォールおよび横のバッフルが付いている良質のコンベヤー ベルトを採用します。サイドウォール ベルトが材料を運ぶのに傾斜します使用されています。サイドウォールはベルトの収容量を高め、プロダクトが端ベルトの落ちることを防ぎます。熱い加硫は基礎ベルトへサイドウォールをボルトで固定するための必要性を除去するベルトとサイドウォール間の5xより大きい付着を提供します。より大きい付着はまたサイドウォールがベルトの生命を拡張する基礎ベルトから持ち上がり、離れることを防ぎます。
波形のサイドウォールによってクリートで補強されるベルト・コンベヤーの適用:
サイドウォールによってクリートで補強される傾斜させたベルト・コンベヤー システムはアーバー、冶金学、鉱山、電気、石炭、鋳物場、構造、食糧、セメントの仕事、肥料、等で主に使用されます。
指定- Techincal変数:
|
ベルトの幅 （mm） |
サイドウォールの高さ（mm） | ある特定の角度Q （m3 /h）のコンベヤーの量 | |||
| 30° | 45° | 60° | 90° | ||
| 500 | 120 | 55 | 36 | 25 | 11 |
| 120 | 96 | 63 | 43 | 19 | |
| 650 | 160 | 119 | 83 | 58 | 25 |
| 160 | 156 | 109 | 76 | 33 | |
| 800 | 200 | 190 | 137 | 97 | 43 |
| 240 | 247 | 189 | 140 | 63 | |
| 1000 | 200 | 266 | 191 | 134 | 75 |
| 240 | 347 | 267 | 197 | 101 | |
| 1200 | 240 | 400 | 308 | 228 | 122 |
| 300 | 491 | 379 | 285 | 167 | |
| 1400 | 300 | 611 | 473 | 355 | 159 |
| 400 | 771 | 590 | 435 | 195 | |
特色にされた利点:
1.low維持費。
2.Large輸送容量は、およびそれeffetelyこぼれる材料を避けることができます。
3.Theベルトは横傾向がある運搬にと傾向があるから横の運搬に転換することを促進できます。
4.Itは0-90程度で運ぶ材料を可能にすると同時にスペースをたくさん節約します。
5.Theサイドウォールのベルト・コンベヤーは石炭で広く利用されています、食糧、建物、化学薬品、水および電気および冶金学の企業。
働き主義
傾斜によって波形を付けられるサイドウォールによってクリートで補強されるゴム・ベルトのコンベヤー
偏向の車輪が第一次製品の供給にベルトを曲げる水平搭載セクションは側面ベルトが影響のアイドラーのか負荷によって支えられる大抵水平送り道で起こります。運ばれた材料の供給をシュート、フィード ベルトまたは供給の滑車上のホッパーからの直接供給によって、達成することができます。最適供給の場所の選択は第一次製品の特性および縦のコンベヤーのベルトの速度によって決まります。上向きおよび下りの繊維は底から上への包まれます。基礎工事か上部転輪はこのセクションで必要ではないです。
垂直断面は横の排出セクションに偏向のカーブに導きます。偏向のカーブはいくつかの高い指定の滑車から成っています。これらの滑車は縦から横へベルト テンションを逸らすことの方向を変えられた負荷を経験します。
ドライブ滑車で、第一次製品は排出され、ベルトは背部行く繊維に戻ります。第一次製品の特性によって、ドライブ滑車は帰りの側面のベルトのクリーニングのためのビーターの車輪に先行しています。ビーターは自主独立型です。ベルトから失敗する材料は主要な配達シュートに入ります。側面偏向の車輪は垂直に戻って横からのベルトを回します。
私達は顧客の要求に従って適したの機械選んでもいいです。
1. 運搬材料および物理的特性は何ですか。見掛け密度、供給のサイズ、温度、mositure満足な等のような。
2。コンベヤーの工程能力は何ですか。
3。コンベヤーの取付角は何ですか。
4。持ち上がる高さ（入口と出口間の間隔）は何ですか。
5。横のセクションの長さは何ですか。
問い合わせを直接私たちに送ってください.
